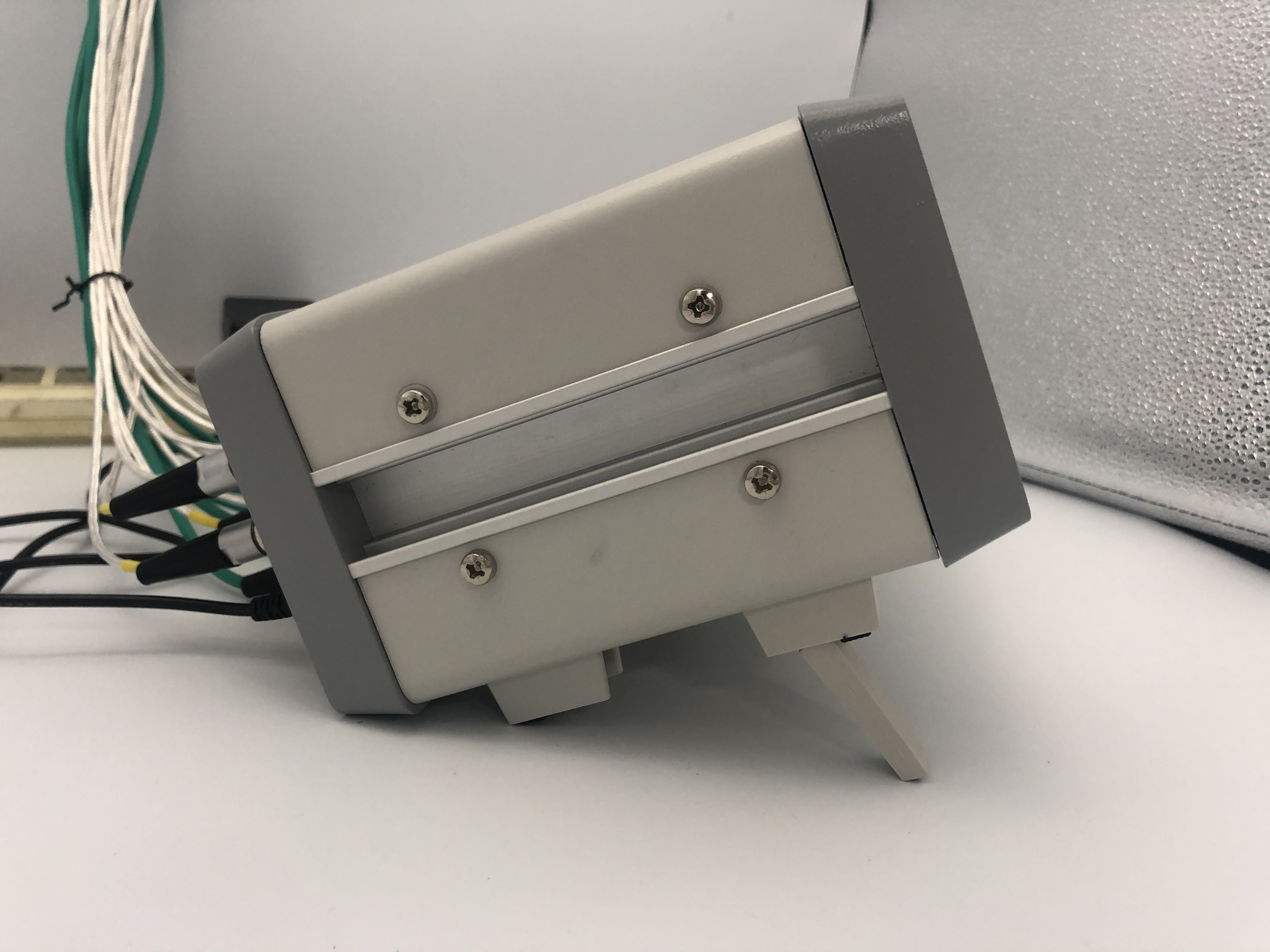

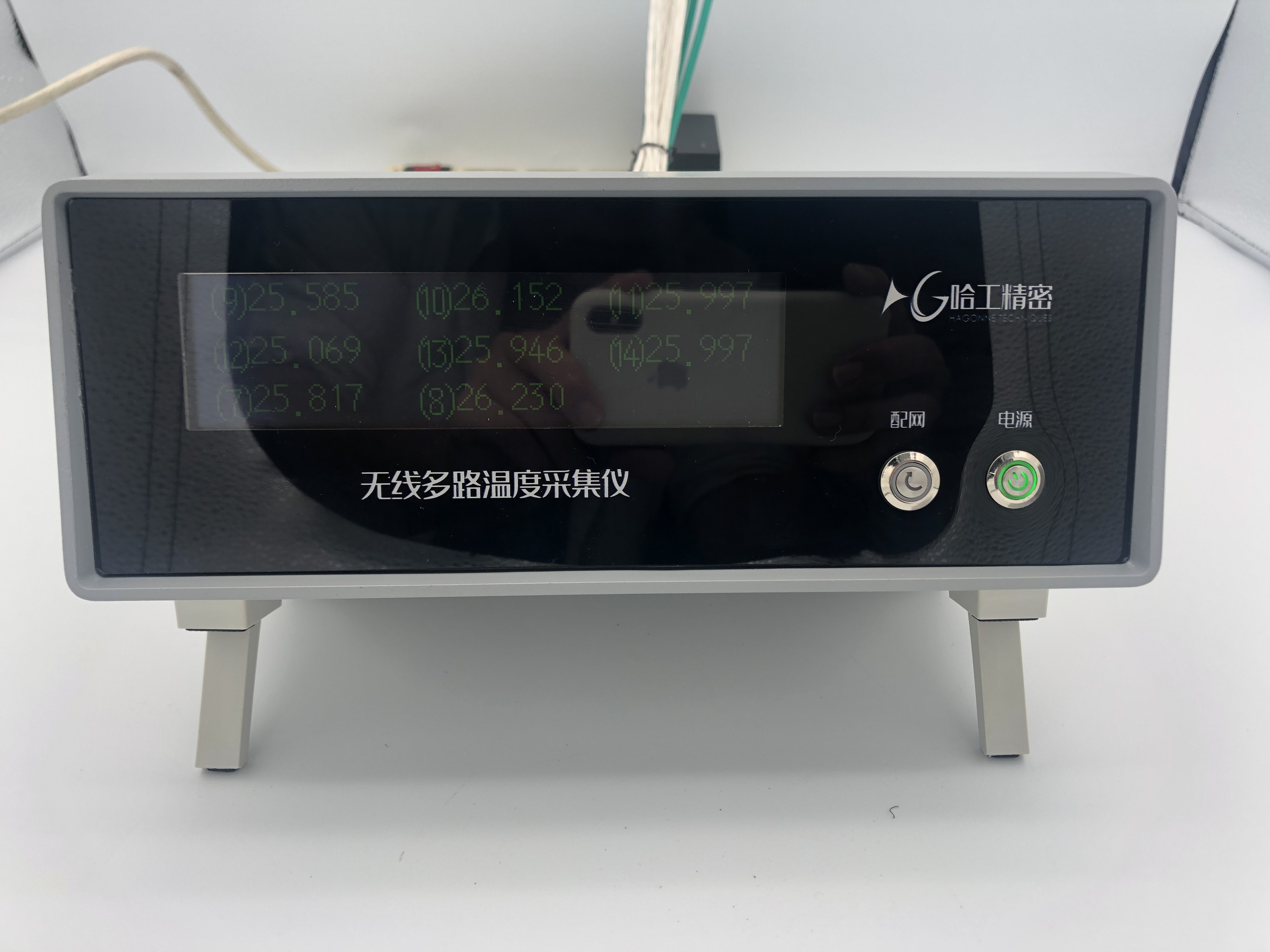

無線多路溫度采集管理系統

無線多路溫度采集管理系統是由我公司長期從事熱工計量測試儀器的研發團隊開發。其主要用于恒溫恒濕箱(房)、高低溫試驗箱，老化試驗箱，干燥箱，培養箱，水泥養護箱(室)，鹽霧腐蝕試驗箱，恒溫水/油槽，冰箱、冷藏庫，箱式電阻爐，高溫定炭爐……等溫度試驗設備的溫度參數的檢定或校準及管理。
在電子行業可應用于電路板溫升試驗、環境試驗設備溫度參數監控，減小了溫場檢測的工作量，降低了勞動強度，操作規范化，減小測量結果誤差,便于企業設備檔案數據庫管理。是計量、質檢、醫藥、電子等行業實現溫度參數校準的理想選擇，幾乎可以用于所有與溫度、濕度兩個參數相關的計量器具或儀器設備的檢測校準。
該系統以PT100作為測溫元件，進行多通道溫度測量，實現對儀器的有效溫度區域的溫度偏差、均勻度及波動度等進行測試，通過無線傳輸將數據傳輸?shù)轿锫?lián)網平臺進行數據處理和應用。

主要特點

l 操作簡單實用，測試過程自動進行；
l 無線多路溫度采集儀可同時連接最多16通道四線制鉑電阻。鉑電阻通道分辨率為0.001℃，準確度為±(0.1~0.2)℃，相對濕度測量準確度為±1.5％RH；
l 采用航空插頭，方便插拔；
l 無線傳輸、云端存儲；
l 物聯網平臺管理、超限報警、實時查看及管理。


技術指標

 溫度測量指標

         儀器 溫度測量指標見表3.1.

表3.1 儀器測量指標

產品定義

對于精確的溫度感應，沒有什么比PT100更好的了。電阻溫度檢測器 (RTD) 是溫度傳感器，其中包含一個電阻器，該電阻器的電阻值會隨著溫度的變化而變化，基本上是一種熱敏電阻。在這個電阻傳感器中，電阻實際上是一小條鉑金，在 0°C 時的電阻為 100 歐姆，因此得名 PT100。
您還可以使用此傳感器測量任何類型的可變電阻器，其電阻約為 100 歐姆（但范圍可以從一半到兩倍不等）與大多數 NTC/PTC 熱敏電阻相比，PT 類型的 RTD 最穩定、最精確（但也更昂貴）。 PT100 多年來一直用于實驗室和工業過程中的溫度測量，并在準確度（更好）方面享有盛譽。熱電偶）、可重復性和穩定性。
多路鉑電阻（PT100）集成了單通道的優點，并可以滿足客戶多點測溫的需求。

產品特點

目前，在電廠、水泥廠、鋼廠、礦山以及沿海碼頭，長期運行的電機和軸承等設備經常會出現超溫過熱故障，嚴重時還可能造成整個設備的損壞，甚至導致人身事故的發生；所以必須實時檢測這些設備的溫度，高溫時報警或者停機，以防止設備損壞。傳統檢測方法是電機或軸承廠家在其應用的設備上預埋多個PT100熱敏電阻，然后使用PT100作為溫度傳感器，連接到其它監控設備生產廠家出產的專用溫度檢測儀上讀取PT100溫度。
傳統的檢測PT100儀器的電路原理主要是PT100的阻值隨溫度呈線性變化，使用恒流源產生的低溫漂恒定值電流流過PT100，其兩端電壓亦呈線性，經過放大電路調整電壓信號后，用ADC轉換其電壓值為數字值，再使用MCU讀取該數值，經過運算后得出其所測點溫度值。
但這種檢測電路存在一個很大缺點，就是一套檢測電路只能檢測一個PT100熱敏電阻，若一臺電機預埋多個PT100以檢測不同位置的溫度，則與之相對應的需要安裝同樣數量的檢測儀器，或者檢測儀器中內置同樣數量的檢測電路，造成檢測儀的高投入、低效率；且操作復雜，可靠性欠佳。
因此，提供一種結構簡單，設計合理，操作簡便，性能可靠，實用效果顯著的采用多路PT100熱敏電阻作為溫度傳感器的切換檢測電路，成為該領域技術人員急待著手解決的問題之一。多路鉑電阻是在單路的基礎上集成多個鉑電阻模塊，同時獲取多個通道的數據，實現多點測溫。
