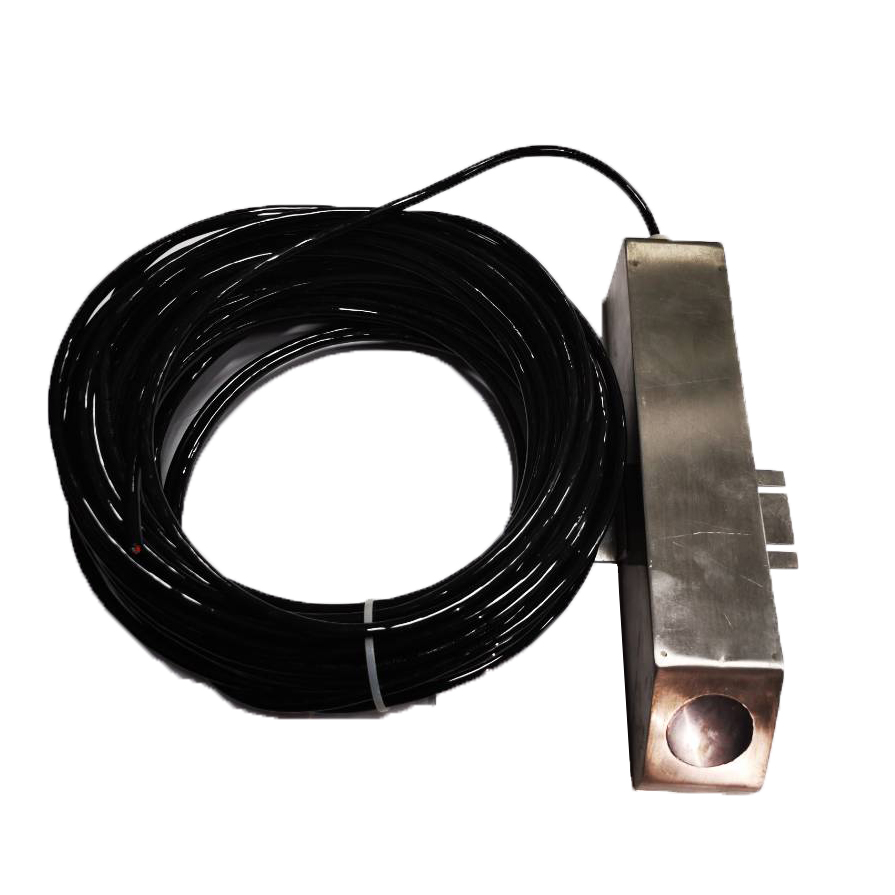

ADCP-S聲學多普勒流速剖面儀
應用于水文、水利中河道坐底式安裝的流速測量
|
| 優勢： |
|
第二代流速產品，性能更穩定測量更精確； 專門用于二線能坡法測流系統； 可獲取流速剖面分層數據； 強大的數字信號處理技術，流速剖面分層可達256層； 可輸出水流的正反向； 通訊接口：RS485(標準MODBUS協議)；，SDI-12、RS-232、RS422 內置溫度傳感器，自動校準聲速； 內置姿態傳感器，安裝方便； 采用低功耗技術，確保野外長期工作； 界面友好的配置、診斷、調試軟件； | |
應用： | |
|
河道流量 |
概述
在河流的水文測驗工作中，流速和流向的測量是很重要的工作，傳統的流量測驗方法主要有轉子流速儀法、浮標法等，測驗手段有人工船測、纜道測量等，這些測驗方法原理簡單明了、實用性強，但是費工費時，效率低。為適應新時代經濟社會發展和防汛工作的需求，及時想各級防汛抗旱部門提供準確的水文信息，特別在大洪水時，需要快速采集河流的洪水?dāng)?shù)據，聲學多普勒流速儀測流有不可比擬的優越性。
用途
ADCP-S系列成為功能強大的測流系統。采集高質量的水平剖面數據。采用坐底的安裝方式，借助于智能聲波脈沖功能，即使水流條件發生變化，仍然可以獲得高分辨率和高質量的流速數據。特別適用于：
■天然河流 ■小溪
性能參數
| 產品型號 | ADCP-S | |
| 工作頻率 | 2000KHZ | |
| 聲路 | 平面陣列單波束 | |
| 測量范圍（水深） | 0.06m至20m | |
| 盲區 | 0.07m | |
| 單元層數 | 最大256層 | |
| 單元尺寸 | 動態可調 | |
| 測量精度 | ±0.5% | |
| 流速分辨率 | 0.001m/s | |
| 流速測量范圍 | ±10m/s | |
| 溫度傳感器測量范圍 | －25℃～75℃ | |
| 溫度精度 | ±0.4℃ | |
| 測量時間間隔 | 1-60min可調 | |
| 數據輸出 | 分層流速、平均流速 | |
| 工作溫度 | －10℃～60℃ | |
| 存貯溫度 | －20℃～70℃ | |
| 標配深度 | 水下20m | |
| 防護等級 | IP68 | |
| 工作電壓 | DC 7-15V | |
| 功耗 | <1.0W | |
| 通訊協議 | RS485( 標準 modbus 規約 ), SDI-12、RS-232、RS-422； | |
| 傳感器尺寸 | 295*Ф60mm | |
| 空氣中質量 | 2.3Kg | |
| 水中質量 | 0.24Kg | |
| 可靠性 | MTBF | >25000h |
環境
存貯溫度： -20～70℃
工作溫度：－10℃～60℃
現場操作單元操作濕度：<=95%
現場操作單元防護等級：IP67
剖面儀防護等級：IP68
安裝條件
■儀器安裝位置的選擇，不能太靠近閘門或水壩；
■采樣區域盡可能大；
■通過固定支架安裝在河岸邊底部，儀器與河底的距離一般大于0.5米
■安裝位置的水層，有較好的代表性，盡可能避開有回流的地方；
■兩條流速垂線位置不應選擇岸邊和中泓，分別選擇在距左、右岸1/4水面寬處為宜。
典型的安裝 底部安裝：
為適應不同的現場環境，我們可以為您定制開發安裝支架，敬請聯系我們。
機械結構 外形尺寸
產品結構及尺寸圖(單位:mm)
材質
剖面儀：POM
電纜：PVC
現場操作顯示單元：鋁合金+表面漆
滑動式安裝支架：SS304不銹鋼
